當前位置：氣動襯氟球閥
- 【閥門型號】：Q641F46
- 【通徑規格】：DN15～DN300
- 【結構形式】：浮動直通式
- 【閥體材料】：鑄鋼WCB、不銹鋼304、不銹鋼316
- 【公稱壓力】：PN10、PN16
- 【適用溫度】：-29～+180℃
- 【應用范圍】：弱腐蝕性介質以及強酸強堿流體等
-
產品特點
- 氣動襯氟球閥(防腐球閥)具有超強的耐腐蝕性能，閥芯采用氟塑料作為內襯和軟密封閥座，特別適用于各種強腐蝕性介質及強酸、強堿的管道中，做開關切斷或調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈，結構密封性能可靠，最高可達零泄露，是防腐閥門里最佳選擇之一。氣動襯氟球閥只適用于壓力在2.5Mpa之內的工況中，介質溫度不宜超過180℃，且不適于抽高真空環境里。氣動襯氟球閥結構原理：氣動襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，是專門為控制各種強腐蝕性介質的啟閉而進行設計的球閥，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
氣動襯氟球閥優點：

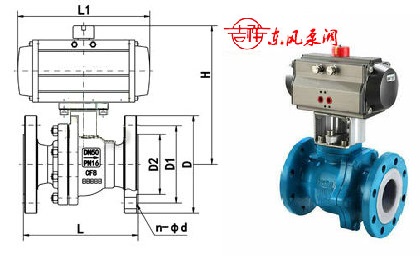

氣動襯氟球閥結構圖1.采用氟塑料密封，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
-
技術參數
-
公稱通徑 DN15～DN300(mm) 公稱壓力 PN0.6、1.0、1.6MPa 驅動形式 壓縮空氣4-7bar（可帶手動裝置） 連接方式 法蘭式連接 結構形式 兩段式閥體(全襯氟球體) 動作范圍 0～90° 使用溫度 聚四氟乙烯PTFE:-29～+180℃適用介質 弱腐蝕性介質以及強酸強堿等 控制方式 開關模式，調節型（定位器4-20mA模擬信號） 作用形式 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關）
氣動襯氟球閥安裝指導：
1、安裝前的準備：(1)管路氣動襯氟球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受管路氣動襯氟球閥的重量，否則管道上必須配有適當?shù)闹巍?/div>(2)把襯氟閥門前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質。(3)核對管路氣動襯氟球閥的標志，查明管路氣動球閥完好無損。將閥全開全閉數次證實其工作正常。(4)拆去管路氣動襯氟球閥兩端連接法蘭上的保護件。(5)檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使僅有微小顆粒的異物也可能會損傷閥座密封面。2、安裝：(1)把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的襯氟球閥可安裝在管道上的任意位置。但帶有齒輪箱或氣動驅動器的管路氣動襯氟球閥應直立安裝，即安裝在水平管道上，且驅動裝置處于管道上方。
(2)閥門法蘭與管線法蘭間按管路設計要求裝上密封墊。(3)法蘭上的螺栓需對稱、逐次、均勻擰緊。(4)連接氣動管線(采用氣動驅動器時)。3、安裝后的檢查：(1)操作驅動器啟、閉管路氣動襯氟球閥數次，應靈活無滯澀，證實其工作正常。(2)按管路設計要求對管道與管路氣動球閥間的法蘭結合面進行密封性能檢查。
-
報價流程
- 閥門價格：
由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。
如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。
報價流程：
1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。
2、收到客戶采購清單之后，我公司會在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。
3、具體事宜商定：交貨期、特殊要求等等。
-
訂貨須知
- 一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
