當前位置：電動三片式球閥
- 【閥門型號】：Q911F，Q911H
- 【通徑規格】：DN15～DN100
- 【結構形式】：浮動直通式
- 【閥體材料】：不銹鋼304、不銹鋼316、不銹鋼316L
- 【公稱壓力】：PN16、PN25、PN40、PN64
- 【適用溫度】：-29℃～300℃
- 【應用范圍】：蒸汽、水、油品、空氣和腐蝕性介質等
-
產品特點
- 電動三片式球閥（電動內螺紋球閥）由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的最大優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
電動三片式球閥原理：三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截?cái)啵稍O(shè)計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。電動三片式球閥標準規范：測試檢驗：API598，EN12266螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，
ISO228/1 JIS B 0203對焊接端：ASME B16025套焊接端：ASME B16.11閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238

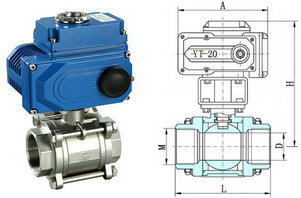

電動三片式球閥結構圖
-
技術參數
-
公稱通徑 DN15～DN100(mm) 公稱壓力 PN1.0、1.6、2.5、6.4MPa 連接形式 內螺紋、焊接式 驅動方式 電源驅動（可防爆，可帶手動裝置） 電源電壓 AC220V、AC380V（其他定制DC24等） 動作范圍 0～90° 結構形式 三片式球閥 閥體材質 碳鋼、不銹鋼304、316、316L 信號反饋 有源信號、S無源信號 作用形式 單作用（彈簧復位），雙作用（氣開氣關） 適用溫度 -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) 適用介質 液體、油、空氣和腐蝕性介質等 控制方式 開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)
電動片式球閥分類與區別：
電動一片式球閥是一體式的，由一個塞頭將球體固定，如此方便了它的維修，可用于要求快開快閉的工況中。電動二片式球閥為兩部分組成，由兩片閥體夾住球體而固定起來，維修相對比較復雜，中間螺絲的松緊度關系到是否會漏氣。電動三片式球閥跟二片式球閥類似，由左右端蓋，還有中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種承受的壓力要高些。
-
報價流程
- 閥門價格：
由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。
如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。
報價流程：
1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。
2、收到客戶采購清單之后，我公司會在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。
3、具體事宜商定：交貨期、特殊要求等等。
-
訂貨須知
- 一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
